一、软件简介

　　本软件利用手机或掌控板的“三轴加速度传感器”实时采集加速度数据，在去除重力影响后，得到“线性加速度”，并动态创建画布，实时显示|a|-t图像，展示加速度大小随时间的变化情况。
　　“三轴加速度传感器”目前已经普遍存在于手机等电子设备中，但去除其中重力加速度的影响，得到“线性加速度”并非易事。然而在高中物理教学和日常生活中，似乎“线性加速度”更具实用价值——这正是本软件的特色，也是作者制作本软件的初衷。
　　本软件可应用于高中物理中涉及加速度测量的多个实验，例如：《测量匀变速直线运动的加速度》、《探究加速度与力和质量的关系》等，还可用于演示抛体运动、圆周运动、机械振动等的加速度变化情况。使用时，只需将手机或掌控板固定在待测物体上，即可方便快捷地获得物体加速度大小随时间的变化图像。您甚至可以将它应用于日常生活中，比如测量汽车的加速度以帮助改善驾驶习惯、测量铁锤的加速度并结合其质量利用牛顿第二定律求得撞击力……

　　掌控板的数据是通过网络微数据库“TinyWebDB”发送至手机的，此者依赖于高速、稳定的网络。如有需要，请在本页下方留言，联系作者以获取掌控板端配套程序。

　　本软件手机APP利用 App Inventor 2 WxBit 汉化版(https://app.wxbit.com/)制作。而掌控板端程序则是通过“Mind+”完成的。
　　App Inventor简称ai，ai是一个可视化的安卓应用制作平台，用户使用浏览器打开ai平台网站（App Inventor 2 WxBit 汉化版，简称WxBit 版，汉化并增强的 App Inventor 2 服务器。），通过拖拽组件和逻辑块，即可完成安卓应用的制作。
　　“Mind+”是目前主流的开源硬件模块化编程软件之一，不了解者请自行查阅，在此不作介绍。

二、下载地址

　　百度网盘下载：
　　　　链接: https://pan.baidu.com/s/1JD5MsfEoXGzsVXmcvrYQRQ
　　　　提取码: sibc
　　微信扫码下载：

三、程序设计

　　本程序基本原理是，利用手机或掌控板内置的“三轴加速度传感器”采集加速度和相应的时刻数据，用数学和几何方法去除其中重力加速度的影响，得到“线性加速度”，并动态创建画布，操作画布，作出|a|-t图像，从而方便快捷地得到加速度大小随时间的变化情况。掌控板通过网络微数据库与手机APP连接，细节问题太多太多；去除“三轴加速度传感器”中重力加速度的影响，实非易事，脑壳都想破了；还有动态画布的创建和坐标系的建立，图像的构建和重画，都是挑战作者数学功底的呕心沥血之作……
　　本程序部分代码如下：

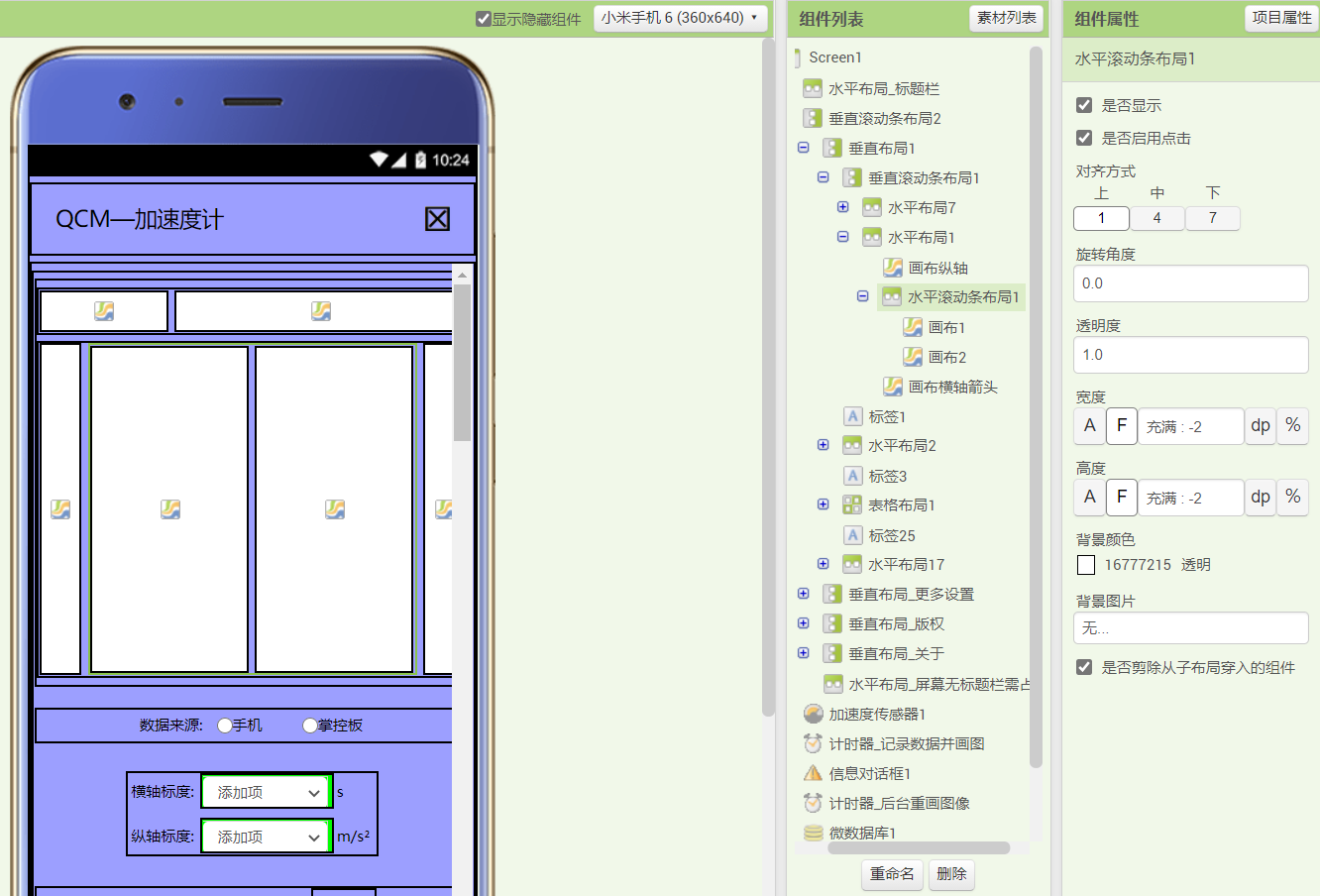

组件设计：

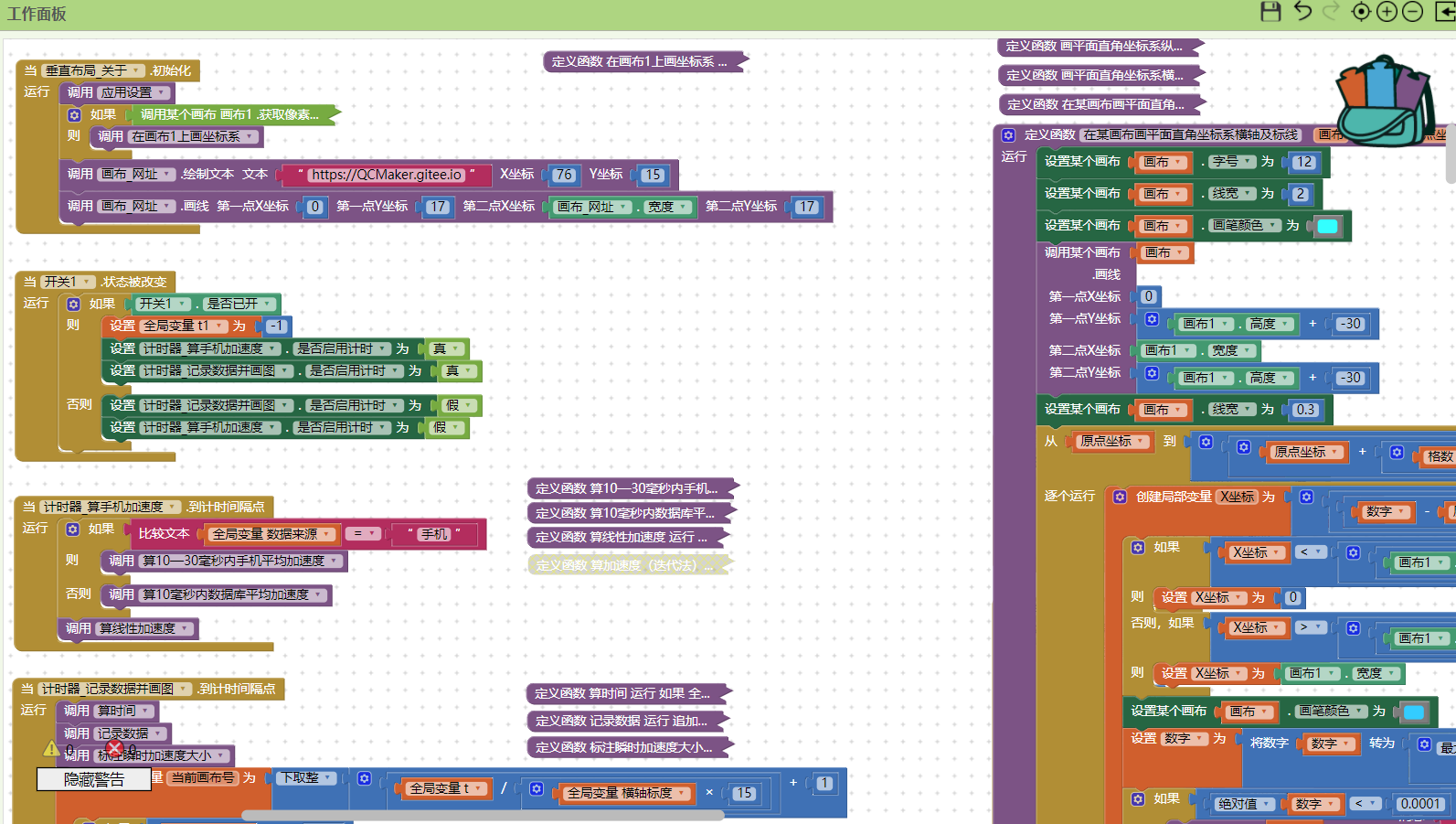

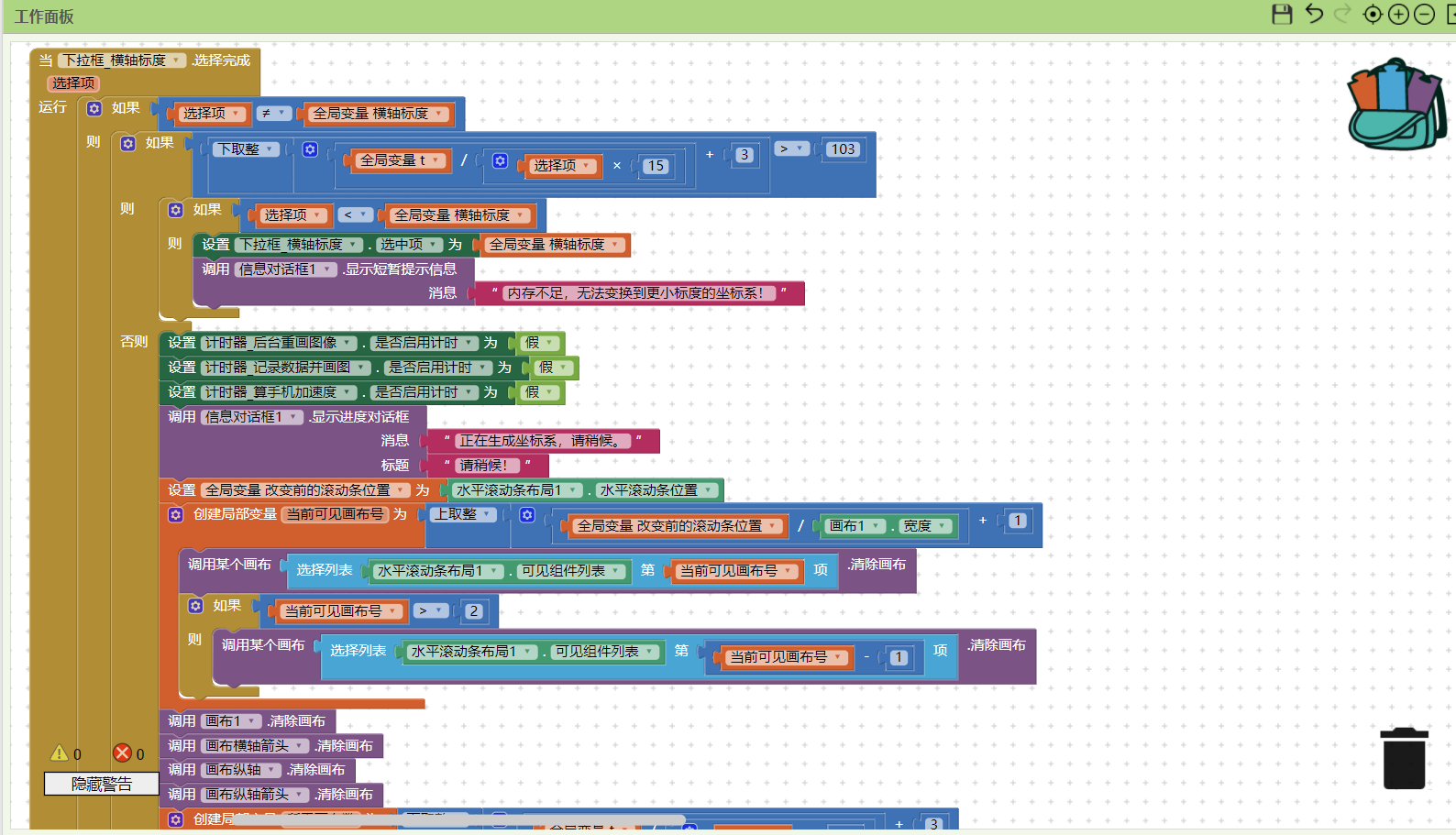

逻辑设计：

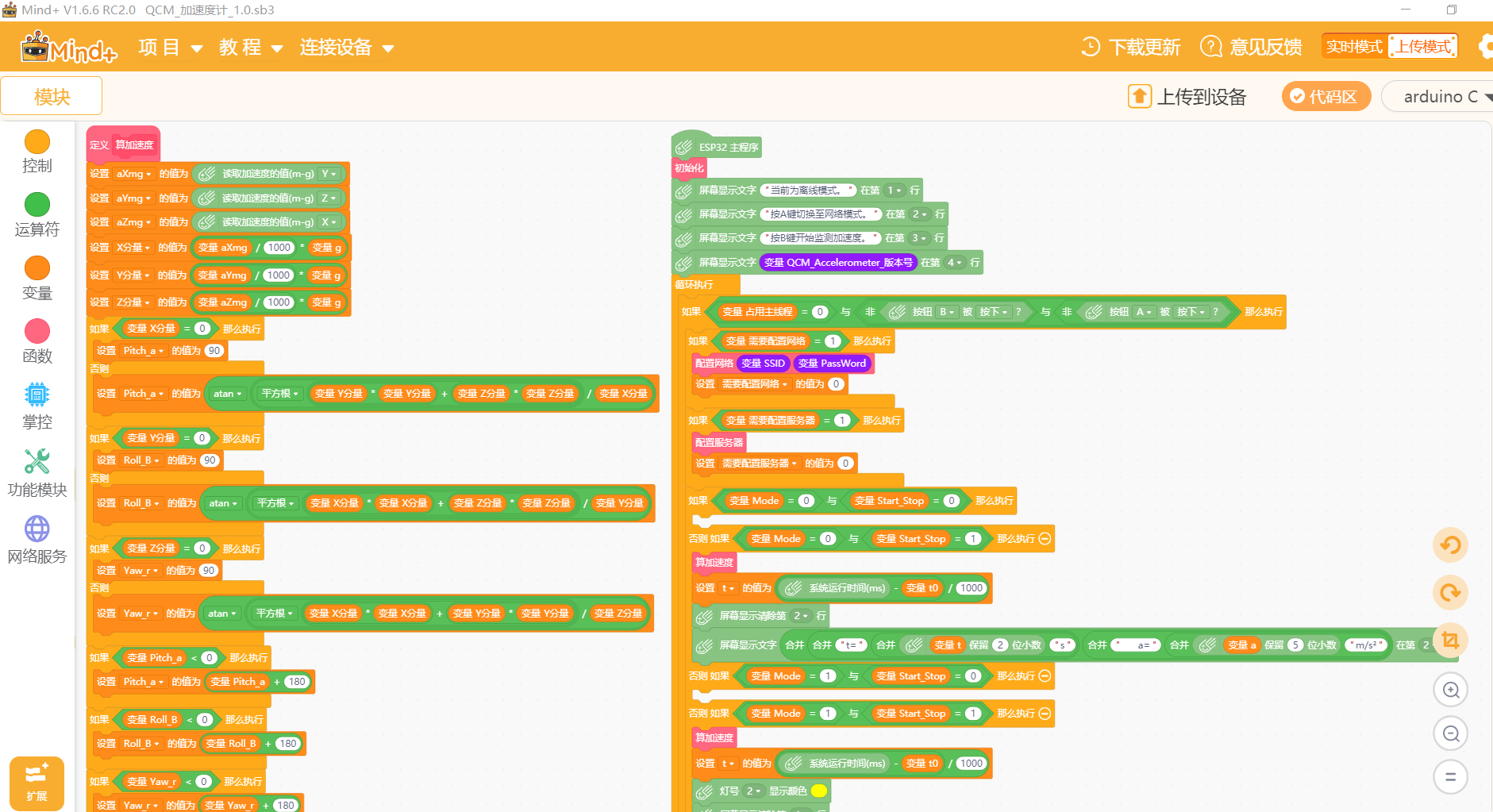

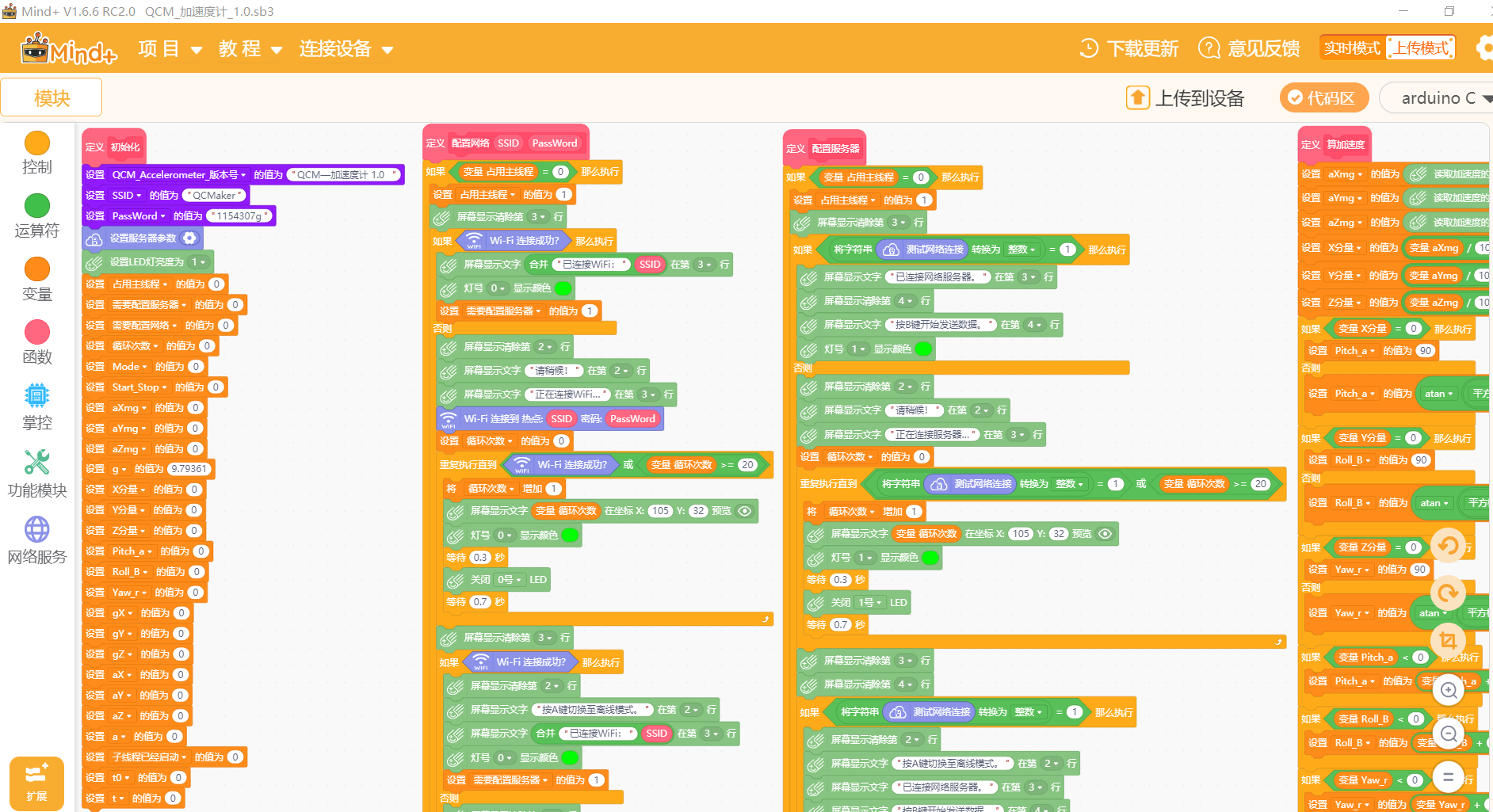

掌控板端程序：

四、使用说明

　　1.1.准备一台主流安卓系统的手机。
　　2.手机下载、安装并运行此App。
　　3.打开“开关”，晃动手机，若屏幕出现红色曲线图像，则表明手机加速度传感器运行正常。关闭“开关”，点击“清零”按钮，清除图像。
　　4.选择数据来源为：“手机”，将手机与待测物绑定，选择合适的“横纵轴标度”，打开“开关”，让物体和手机一起运动，即可实时绘制|a|-t图像。
　　5.测量结束后，关闭“开关”，向右拖动画布，找到所需时间段的图像，根据需要可再次选择合适的“横纵轴标度”，软件将自动调整图像。分析图像，得到实验数据（或仅用于演示）。

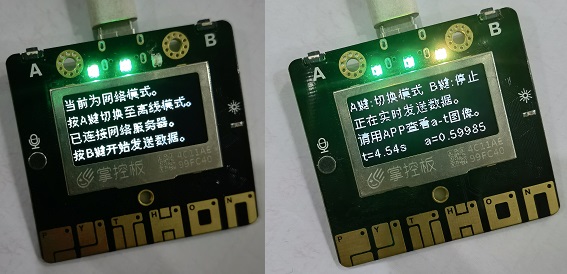

　　6.若觉得手机过大过重，或担心手机摔坏造成重大经济损失，可选择数据来源为“掌控板”，并在掌控板上刷入我们提供的程序（需修改WIFI账号和密码），开启掌控板，按照掌控板屏幕提示发送数据。这时打开APP中“开关”，即可根据掌控板发送的加速度数据作图。于是我们只需将掌控板与待测物绑定，即可实现同样的目的。（掌控板的数据是通过网络服务器发送至手机的，依赖于高速、稳定的网络。）
　　7.点击“清零”按钮，清除图像，重置画布。

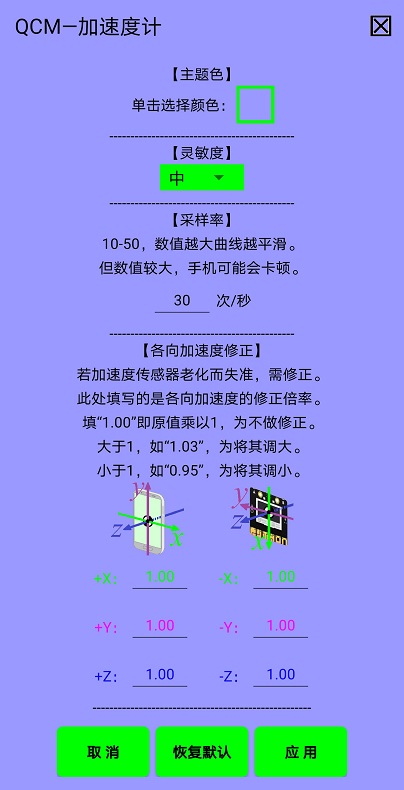

　　8.点击“更多设置”按钮，可根据界面提示设置“主题色”、“灵敏度”、“采样率”、“各向加速度修正”各个参数。点击“取消”按钮取消本次设置；点击“恢复默认设置”按钮恢复默认设置；点击“应用”按钮立即应用新的设置。（软件的各项设置参数均通过微数据库保存在本地，下次运行时不会丢失。）
　　9.点击“关于”按钮，查看软件的更多信息。
　　10.点击蓝色下划线网址，进入本站。

五、技术交流

　　使用过程中发现任何问题，或者有什么好的建议，可以共同讨论，请在本页下方留言。
